2-տերևանոց կենտրոնական բացվող վայրէջքի դռան սարք THY-LD-B

Կարճ նկարագրություն՝

Չինաստանում վերելակի մասերի TOP 10 արտահանողները Մեր առավելությունները

1. Արագ առաքում

2. Գործարքը միայն սկիզբն է, ծառայությունը երբեք չի ավարտվում

3.Տեսակ՝ վայրէջքի դռան սարք THY-LD-B

4. Մենք ապահովում ենք այն, ինչ դուք ցանկանում եք, ուրախություն է վստահել ձեզ։ Ես երբեք չեմ խաբի ձեր վստահությունը։

Ուղարկեք մեզ էլ. նամակ

Ապրանքի մանրամասներ

Ապրանքի պիտակներ

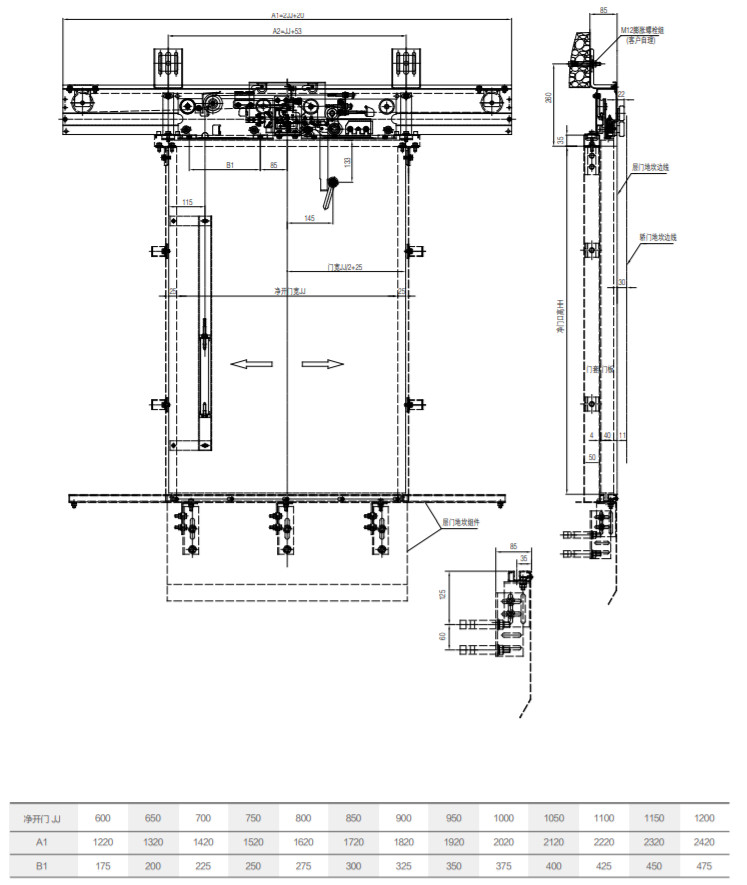

THY-LD-B կենտրոնական բաժանման ծանր մուրճով վայրէջքի դռան սարքի առանձնահատկությունները

1. Բացելու մեթոդը դռան վահանակը բացելն է և 45 կգ ճոճանակի հարվածային փորձարկումը հաջողությամբ հանձնելը։

2. Դուռը ստիպված փակվում է ծանր մուրճով, իսկ ծանր մուրճը և ուղղորդող խողովակը տեղադրվում են վայրէջքի դռան ներքին կողմում։

3. Դռան կողպեքը անցել է Ազգային վերելակների ստուգման կենտրոնի փորձարկումը և ստացել է CE և CU-TR հավաստագրեր:

4. Դռան կողպեքի կիրառելի լարումը՝ ≤ AC230V, ≤ DC110V:

Աքսեսուարներ

Վայրէջքի դռան սարքի տեղադրման եղանակը

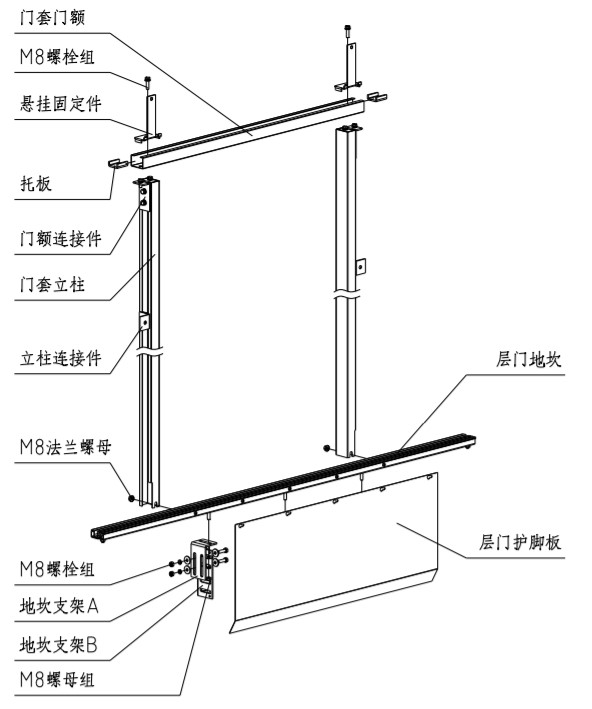

1. Շեմի և դռան ծածկի տեղադրում

1.1. Որոշեք շեմի մուտքի և ելքի դիրքը՝ ըստ վերելակի չափսի։ Կարգավորեք շեմի կենտրոնը՝ մուտքի և ելքի կենտրոնին համընկնելու համար, և նշեք շեմի կենտրոնը։ Կարգավորեք շեմի մակարդակը՝ 1/1000-ից փոքր լինելու համար։ Մակերեսը կանխեք ջրի մուտքը վերելակ։

1.2. Հավաքեք դռան ծածկի սյունը և դռան ծածկի դուռը միացնող մասերով և տեղադրեք կախովի ամրացնող մասերը։ Տեղադրեք դուռը շեմին, կարգավորեք դռան ծածկի սյան ուղղահայացությունը՝ այն դարձնելով 1/1000-ից փոքր։ Դռան ծածկի կենտրոնը համապատասխանում է մուտքի և ելքի շեմի կենտրոնական նշագծի չափմանը։ Դռան ծածկի ստորին ճակատային հարթության և շեմի վերին հարթության չափը դռան զուտ բարձրությունն է։ Կարգավորումն ավարտելուց հետո ամրացրեք M8 եզրային պտուտակը։ Չափսը կարգավորելուց հետո ամրացրեք սյան միակցիչը պատին։

1.3. Հարթեցման դռան մատների պաշտպանիչը ամրացրեք շեմին:

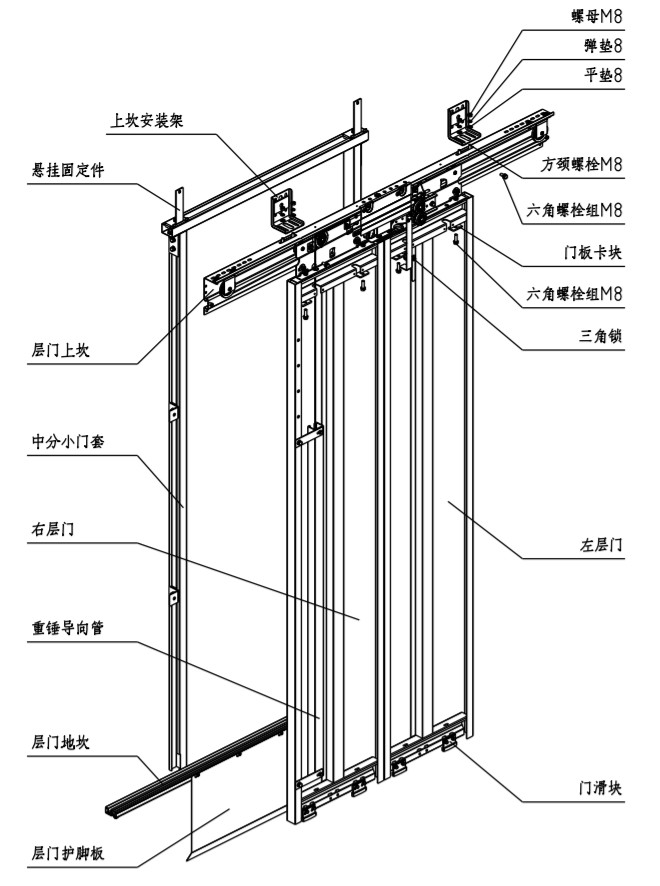

2. Վայրէջքի դռան սարքի տեղադրում

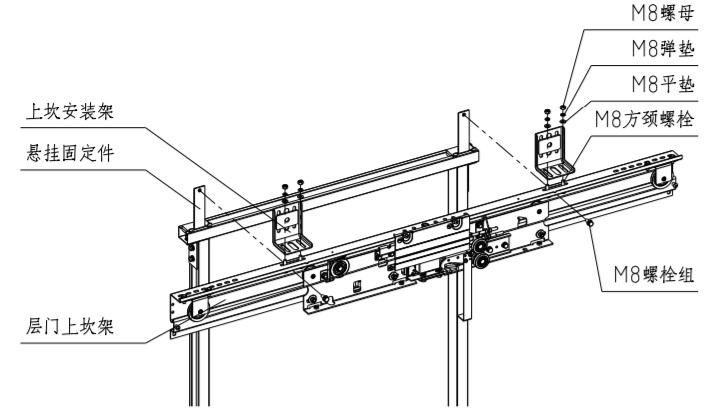

2.1. Հարթեցրեք դռան վերին շեմի շրջանակը կախոցի ամրացման մասի ստորին ծայրի փնջի հետ և ամրացրեք վերին շեմի շրջանակը և դռան կախոցի ամրացման մասը M8*20 պտուտակների խմբի միջոցով:

2.2. Վերին շեմի ամրացման շրջանակը ամրացրեք վերելակի պատին ընդարձակման կամ պատի միջով անցնող պտուտակներով: Վերին շեմի ամրացման շրջանակը և վայրէջքի դռան վերին շեմը միացված են M8 քառակուսի պարանոցի պտուտակներով:

2.3. Կարգավորեք մուտքի դռան վերին շեմը ձախ և աջ, որպեսզի դռան կենտրոնը բաց լինի, իսկ մուտքի և ելքի կենտրոնները՝ համընկնեն։

2.4. Կարգավորեք վայրէջքի դռան սարքի հատակի ուղղահայացությունը։ Կարգավորեք վայրէջքի դռան սարքի հատակի ուղղահայացությունը մինչև ±0.5 մմ՝ ուղղահայաց գիծ անցկացնելով կամ որպես հենակետ վերցնելով խցիկի դռան շեմը։

2.5 Հետևյալ հատակի դռների վրա շեմի շրջանակի տեղադրման հիմնական պարամետրերը վերանայելուց հետո ամրացրեք բոլոր տեղադրման պտուտակները.

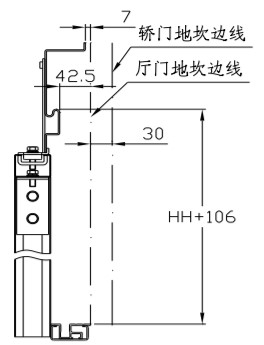

Հարթակի դռան վերին շեմի շրջանակի բարձրությունը. հարթակի դռան վերին շեմի շրջանակի ուղեցույց ռելսի վերին մակերեսի և հարթակի դռան շեմի միջև հեռավորությունը HH+106 մմ է։

Հարթակի դռան վերին շեմի շրջանակի կենտրոնը. հարթակի դռան վերին շեմի շրջանակի կենտրոնի և մուտքի ու ելքի կենտրոնների միջև շեղումը ±1 մմ է։

Վագոնի դռան վերին շեմի ուղղորդող ռելսի և խցիկի դռան շեմի միջև հեռավորությունը. Վագոնի դռան վերին շեմի ուղղորդող ռելսի և դռան շեմի միջև հեռավորությունը 42.5 մմ է, իսկ խցիկի դռան շեմից հեռավորությունը՝ 72.5 մմ։
